Инверторный контроллер CCHW006 для воздушного/геотермального теплового насоса RUS



Управление

  • Компрессор
  • Modbus Protocol
  • 3-ходовой кран отопления/ГВС
  • 4-ходовой клапан по фреону
  • Электронный нагреватель
  • Скорость вентилятора DC/AC
  • Дополнительный нагреватель воды
  • Подогреватель компрессора
  • Управление инверторным компрессором (опция)
  • Насос подачи воды
  • Циркуляционный насос и т.д.

Комплектация

  • Основная плата (1)

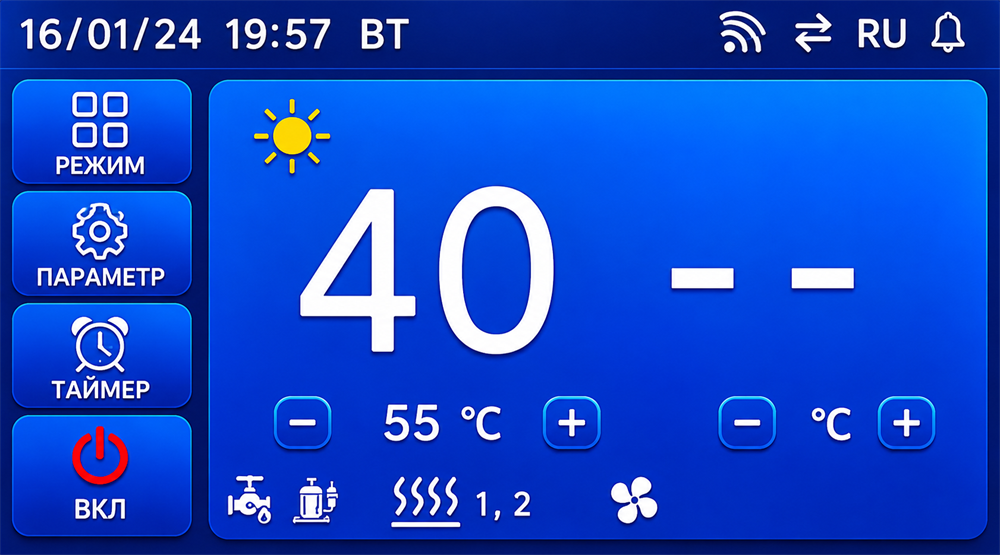

  • Цветной сенсорный экран (1)
  • Датчики темп.(11)

Входной сигнал сухого контакта

  • Реле высокого давления
  • Реле низкого давления
  • Переключатель расхода воды
  • Переключатель потребности в кондиционировании воздуха

Датчики

  • Датчик температуры резервуара для воды
  • Температура на выходе
  • Датчик температуры окружающей среды
  • Датчик температуры нагнетания,
  • Датчик температуры змеевика,
  • Датчик температуры всасывания,
  • Датчик температуры входа в испаритель,
  • Датчик температуры вход evi /гео. контура,
  • Датчик температуры выход evi /гео. контура

Функции

  • Русский интерфейс
  • Управление одним компрессором
  • С управлением EEV
  • Управление EVI
  • Wi-Fi
  • Планировщик на 24-часовой цикл
  • Включение/выключения синхронизации
  • С компенсацией холодной воды, возвратной водой, подачей воды
  • Обнаружение тока компрессора
  • Вентилятор переменного тока/вентилятор постоянного тока
  • Поддержание температуры воды в емкости

Инструкция к контроллеру CCHW006

Схема платы к контроллеру  2-6,5kw

  • Диапазон частот инвертора
    20 Гц-120 Гц
  • Изменение диапазона нагрева воды/теплоносителя
    8-70
  • Источник питания
    380 или 220 ± 10% (В переменного тока), 50/60 Гц
  • Контроль температуры
    Точность +/-1 по Цельсию
  • Монтажный размер
    210*134*34 мм
  • Режим
    Нагрев, Охлаждение, ГВС совместно или отдельно
  • Управление
    цветной сенсорный дисплей
  • Язык интерфейса
    Русский/Английский
